Mit der warm-kalt-macher App für Gebäudeaufnahmen können anhand des LiDAR Sensors eines Iphone Pros (ab Version 12) Gebäudemodelle aufgenommen und erstellt werden. Die 3D-Modelle können direkt vor Ort aufgenommen werden, wobei verschiedenen Formularschritten für die weitere Daten aufgenommen werden können.
In dem wkm-Studio können Sie das Gebäudemodell in CAD angepassen. Das geht einfach über die Web-Ansicht, wobei ein Apple Gerät nicht benötigt wird.
Es gibt unterschiedliche Formulare, welche in der App, aber auch in der Online-Web-Ansicht genutzt werden können. Diese Formulare können für eine strukturierte Datenerfassung genutzt werden wie z.B. für:
a. Individueller Sanierungsfahrplan
b. Heizlast mit hydraulischem Abgleich.
Den Download der App finden Sie unter folgendem Link:
https://apps.apple.com/de/app/warm-kalt-macher/id6754762000Für die Nutzung der App benötigen Sie ein IphonePro (ab iOS 18), oder ein iPadPro (ab iPadOS 18), sowie die LiDAR-Scan Funktion ab Iphone 12.
App DownloadIm Folgenden finden Sie Informationen zum Umgang mit der App der wkm-Energiekonzepte für die Gebäudeerfassung und Erstellung eines initialen Gebäudemodells. Die App bietet grundlegend die Gebäudedatenaufnahme anhand des LiDAR Scanners vor Ort mit zuzüglichen Aufnahmefunktionen für den iSFP, Heizlast/hydr. Abgleich und weiteren Formularen zur Weiterverarbeitung in der Energieberatersoftware. Diesbezüglich liegt eine direkte Schnittstelle zur Datenübertragung in EVEBI vor. Gemeinsam mit dem warm-kalt-macher Energiekonzepte Abteilung bietet sich die Möglichkeit vor Ort Daten aufzunehmen und diese durch unsere internen Bürodienstleistungen berechnen zu lassen.
Tipps & Tricks
Es ist sehr sinnvoll die App zunächst zu testen indem man das gleiche Objekt mehrere Male aufnimmt um ein Gefühl für den LiDAR Scanner zu bekommen. Zu schnelle andere Erinnerungen können zum Verlust des Koordinatensystems führen. Hierbei werden Dachflächen mit der bisherigen Technik des Lidar Scanners nicht aufgenommen und müssen nachgezeichnet werden.
Um zu gewährleisten, dass das 3D-Modell richtig aufgenommen wird, sollte die Kamera nicht verdeckt werden und die warm-kalt-macher App nicht geschlossen werden. Das liegt an der Technik des LiDAR Scanners, welche im Verlauf der Aufnahme Punktwolken erstellt und dabei das Koordinatensystem nutzt, welches verloren gehen kann bei Unterbrechungen wie:
Kamera verdecken
App schließen
Kamera App öffnen für Foto
Lösung: Foto direkt in der App machen [links unten]
Telefonat annehmen
Andere Apps währenddessen nutzen
Um Räume zu scannen nutzen Sie den roten runden Knopf und beachten Sie die Linien, welche sich an den Raumkanten bilden. Nach Scan des Raumes schließen Sie über den eckigen roten Knopf den Raum-Scan ab und begeben Sie sich in den nächstliegenden Raum, wobei Sie mit dem gleichen Verfahren erneut beginnen können.
Im Treppenhaus ist darauf zu achten, dass kein Zwischengeschoss entsteht, da Zwischengeschosse nicht aufgenommen werden können. Diese sorgen für ein fehlerhaftes Bilden des 3D-Modells.
Wenn eine Wand aus unterschiedlichen Gegebenheiten nicht korrekt durch den LiDAR Scanner erkannt wird, kann ein Raum nach Abschluss des Scans fehlerhaft angezeigt werden. Somit muss die Wand nachgezogen werden, wobei wenn der Raum geschlossen ist, die vor Ort eingegebenen Werte dem jeweiligen Raum wieder zugeordnet werden. Dies kann auch bei minimalen Übertragungsfehlern geschehen, wobei wir hoffen, diese Problemstellung zukünftig anhand der Entwicklung des Scanners zu beheben.
Somit ist es bei Treppenhäusern wichtig, dass nicht das gesamte Treppenhaus auf einmal aufgenommen wird, sondern das Treppenhaus als ein Raum gesehen wird, welcher auf gleicher Ebene wie von Nebenräumen liegt. Wenn die Wände des überliegenden „Treppenhaus-Raum“ weiter nach oben aufgenommen werden, kann das im Nachhinein im 3D Modell per Hand angepasst werden.
Nutzen Sie die Funktion der Notizen und Fotos. Besonders im Schrägdach Bereich ist es sehr sinnvoll Fotos aufzunehmen und Notizen zu der Neigung der Dachschräge oder Länge der innenliegenden Dachfläche aufzuschreiben, um diese im Nachhinein bei der Nachzeichnung des Daches nutzen zu können.
Da das Dach mit der bisherigen LiDAR-Scan Funktion nicht gescannt werden kann, empfiehlt es sich während der Aufnahme der Räume Fotos von allen Räumen mit Dachfläche zu machen, um diese im Projekt zu speichern und somit im Nachhinein die Dachfenster in der Berechnung des Projektes oder CAD Modells mit einfließen zu lassen. Somit kann man auch eine Notiz mit den Dachfenstermaßen erstellen.
Wichtig ist es hierbei, keine Notizen in Fenstern anzulegen, da diese außerhalb des 3D-Modells gespeichert werden können. Dies liegt an der Technik des LiDAR-Scanners und ist nicht zu vermeiden.
Wenn man mit dem Scan fertig ist, sollte man den „Scan abschließen“ Button nutzen, wobei man auch die Funktion „Scan später fortsetzen“ nutzen kann. Wir empfehlen jedoch eine Aufnahme des 3-D Modells am Stück, um Fehler zu vermeiden. Der LiDAR Scanner findet leider nicht immer den richtigen Punkt für den Wiedereinstieg zur Aufnahme des 3D Modells.
Ein Zwischengeschoss kann leider nicht aufgenommen werden. Wenn somit Ebenen in einem Gebäude vorhanden sind, welche als Zwischengeschosse gelten, oder Geschosse insgesamt um beispielsweise 50% in der Höhe verschoben sind (z.B. Anbau), empfiehlt es sich die Projekte zu trennen. Somit können 2 unterschiedliche Projekte erstellt werden und diese bei der Arbeit mit EVEBI über einen erweiterten Datenimport importiert werden.
Bei der Bearbeitung im 3D Modell sind Wände von Dachgauben teilweise nicht erstellbar. Falls dieses Problem eintritt, kann diese Fläche zum jetzigen Zeitpunkt ausschließlich im EVEBI Teilflächenmanager/Raumbuch oder in ECAD weiterbearbeitet werden.

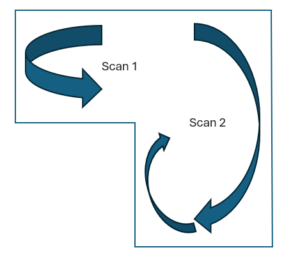

Bei einem Scan von einem Raum, welcher größer ist als 50 Quadratmeter, kann es sinnvoll sein den Raum in 2 Zonen einzuteilen. Somit nimmt man die eine Hälfte des Raumes auf, schließt den Scan des Raums ab und scannt den weiteren Teil des Raumes, wobei am Ende ein gesamter Raum im System erstellt wird:
Bei zu großen Gebäuden wird die Kapazität der Datenmenge überschritten, welche genutzt werden kann. Wenn Sie mit EVEBI die Daten weiterverarbeiten möchten, empfehlen wir Ihnen unterschiedliche Projekte zu erstellen für die jeweiligen Geschosse. Somit können in EVEBI die einzelnen Modelle/Geschosse importiert werden, wobei man auf die anliegenden Geschosse achten muss, da je nach Ausführung des 3D Modells in der warm-kalt-macher App Böden und Decken an Außenluft anliegen können, wobei im Realen beheizte Räume anliegen.
Bei baugleichen Geschossen kann die Aufnahme eines Geschosses genutzt werden und in der Nachbearbeitung die Geschosse kopiert werden.
Um Projekte teilen zu können, gehen Sie im Menü auf Projekt „Ansehen“ und rechts oben auf das „Teilen“ Symbol, wodurch Sie das Projekt zur Ansicht an Dritte teilen können. Somit kann das Projekt aufgerufen und eingesehen werden, jedoch haben Dritte keine Berechtigung das Projekt zu bearbeiten.
Schritt für Schritt

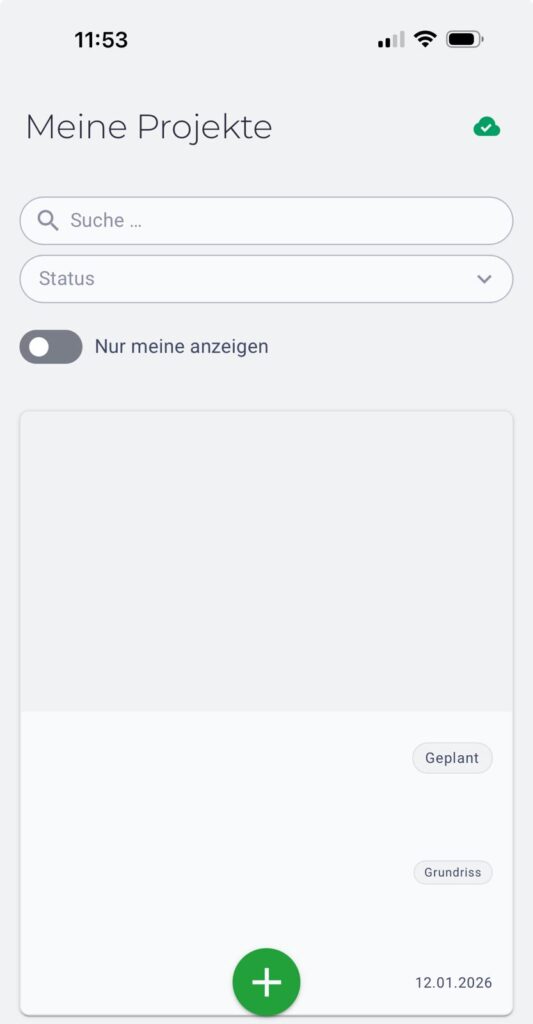

Öffnen Sie warm kalt mache Energiekonzepte, loggen Sie sich mit Ihren Benutzerdaten ein und gehen Sie auf Meine Projekte unten links. Auf das grüne runde Plus und es wird ein neues Projekt gestartet

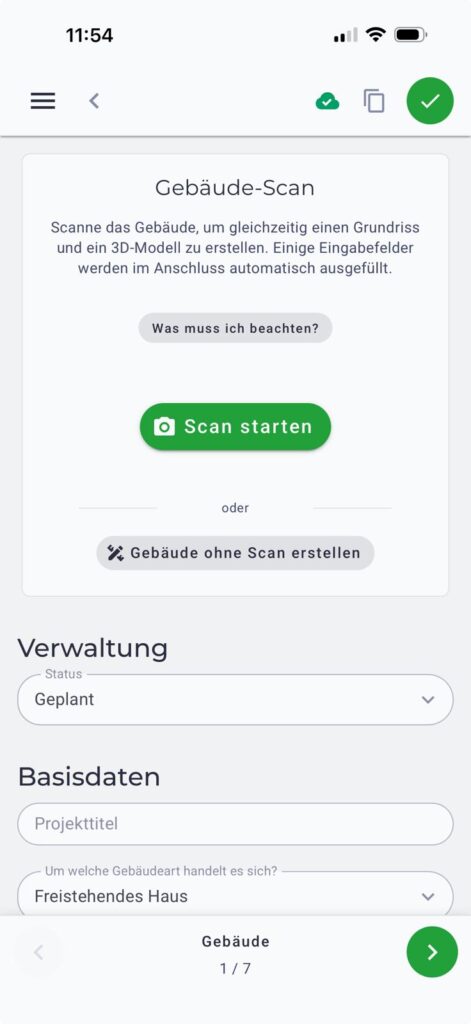

Drücken Sie auf die grüne Fläche „Scan starten“

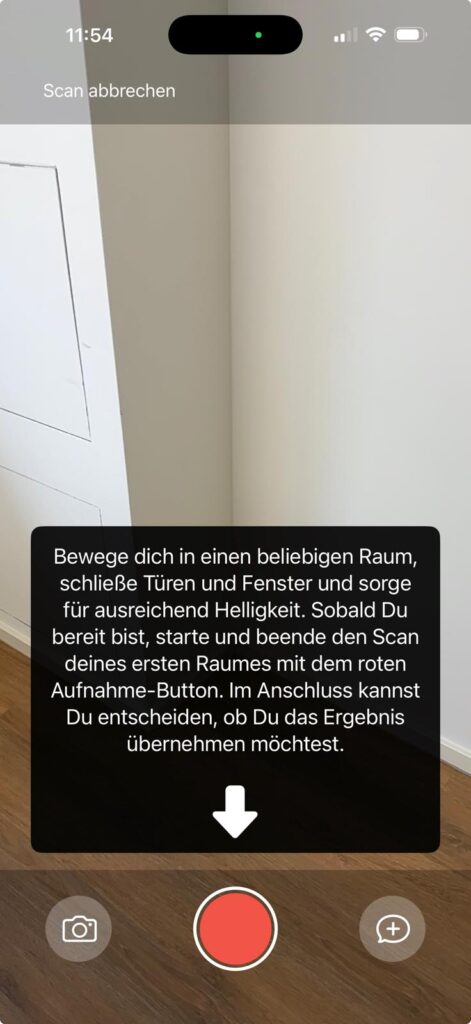

Um den ersten Raum-Scan zu starten, warten Sie auf die Benachrichtigung die ich hier im Bild angezeigt wird und drücken sie auf den Runden roten „Startknopf“

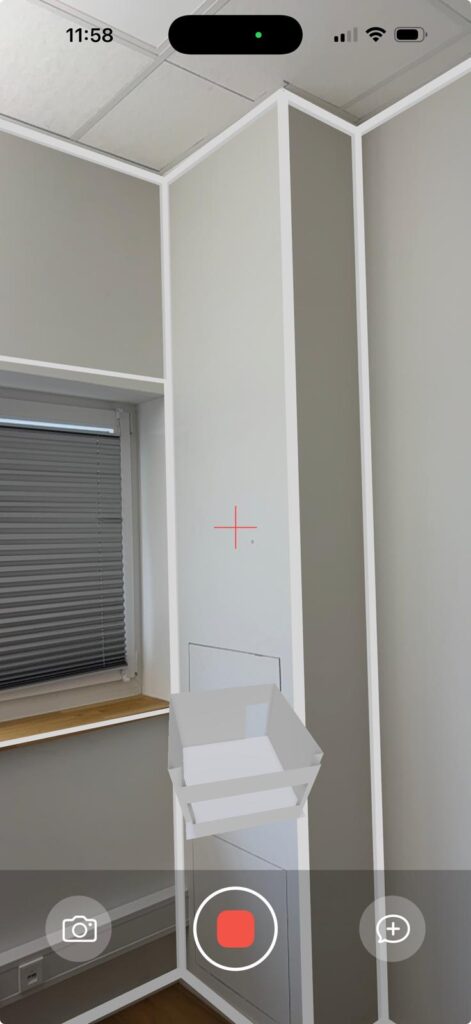

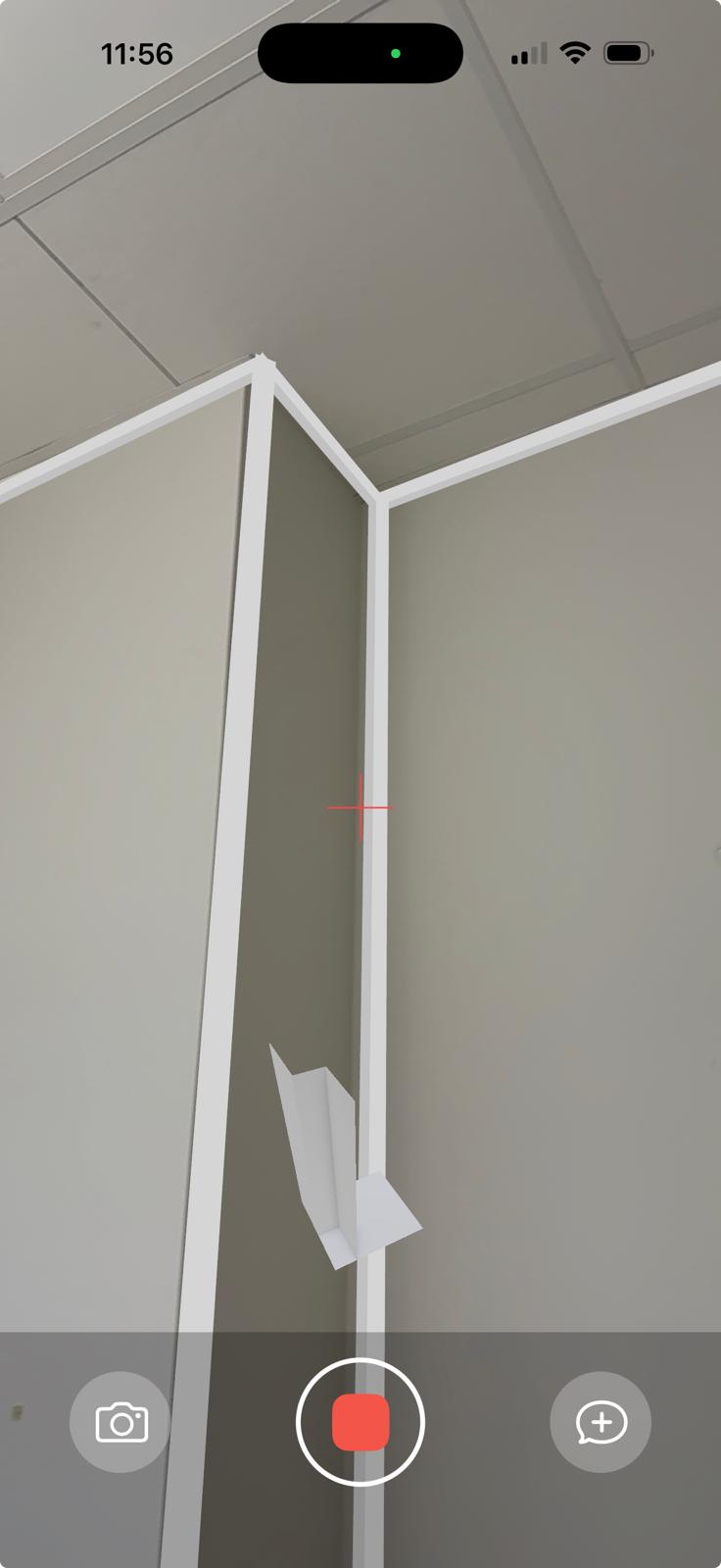

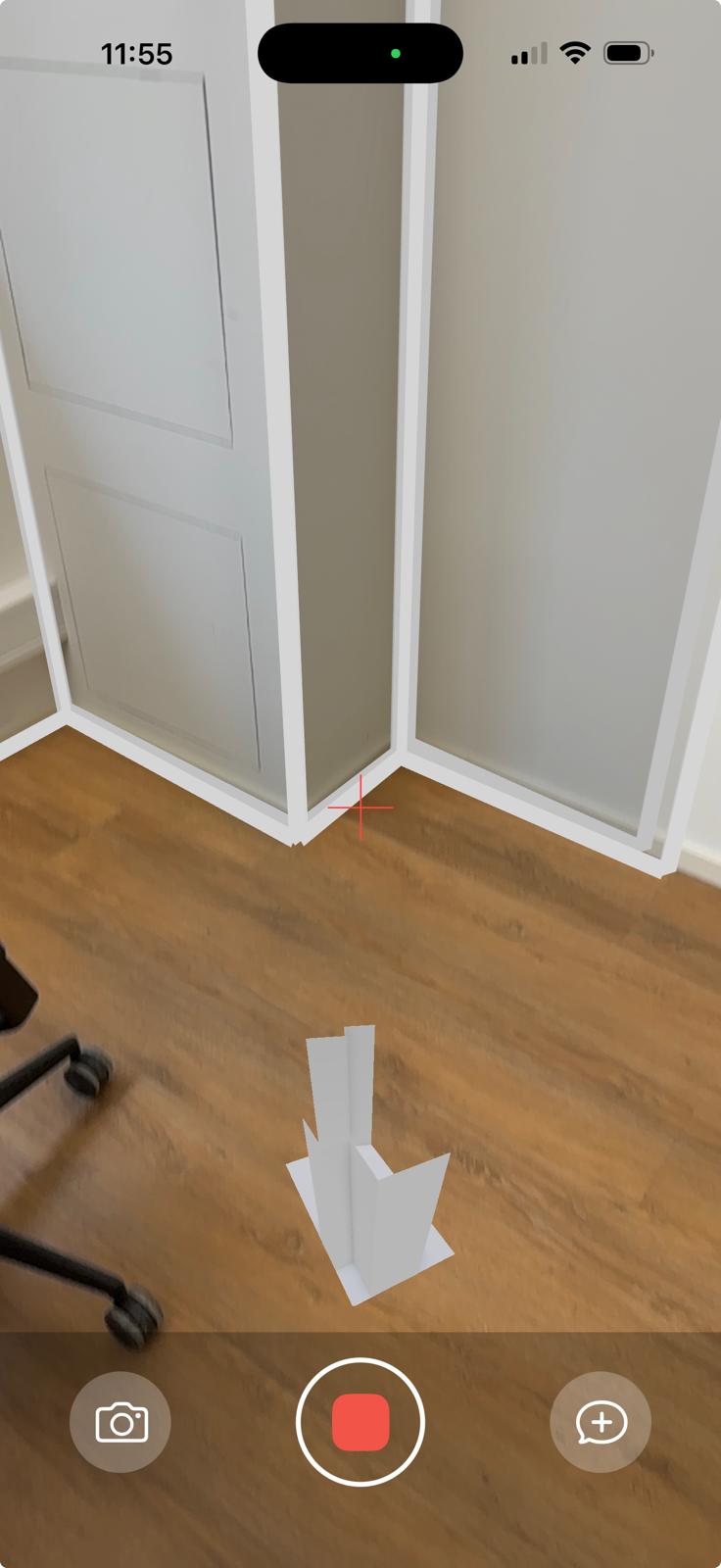

Suchen sie sich eine Eckkante im Raum und bewegen sie die Kamera von dem Boden bis zur oberen Kante der Wand. Somit Fängt der Scanner an den Raum aufzunehmen. Scannen sie nun mit der Kamera jegliche Flächen des Raumes Sodass ein Raummodell entsteht
Wenn das Raummodell durch den Scan abgeschlossen ist, drücken sie erneut auf die Rote Schaltfläche im weißen Kreis unten in der Mitte.

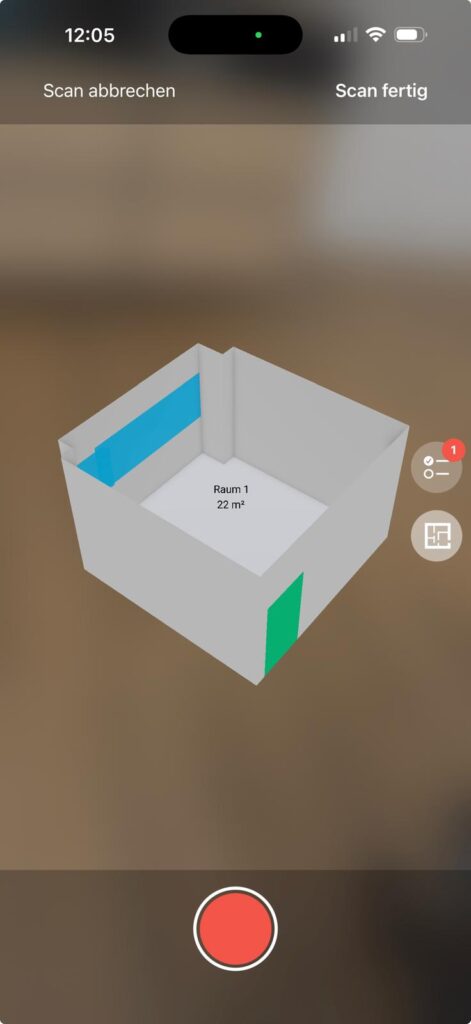

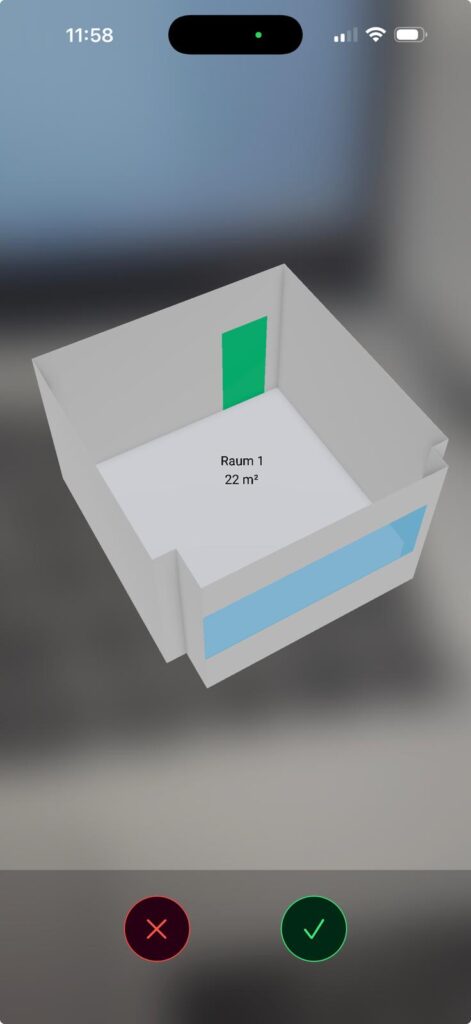

Durch den Abschluss des Raum Scans wird der Raum im Modell angezeigt. Bei fehlerhafter Aufnahme kann durch das rote X der Raum Scan erneut gestartet werden. Wenn der Raum richtig aufgenommen wurde können sie diese Aufnahme speichern unter dem grünen Hahn.

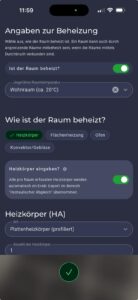

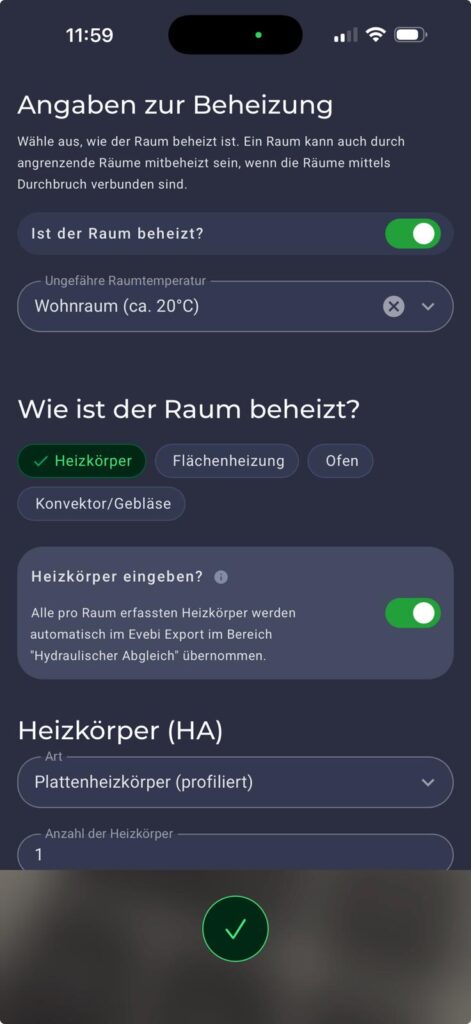

Nach Speicherung des Raum-Scans werden die Raumdaten eingetragen werden.
Begeben Sie sich nach Abschluss des Raumdaten Formulars in den nächstliegenden bisher nicht aufgenommenen Raum und beginnen sie den Scan vom 2. erneut bis 7. Um das Gebäude Modell zu prüfen können Sie auf das Grundriss-Symbol drücken, wodurch Ihnen das gesamte 3D-Modell angezeigt wird. Bei Bedarf können Sie Notizen und Fotos während der Aufnahme der Räume erstellen.

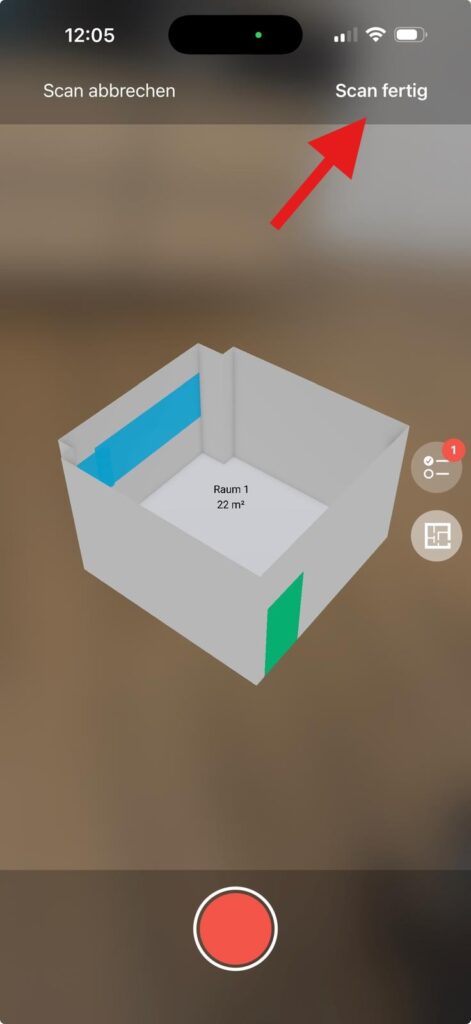

Wenn sie alle Räume des Projektes gescannt haben können Sie das Projekt abschließen, indem sie auf „Scan fertig“ drücken.
